概述

變電所運維云平臺可以看做是電力監控系統的網絡應用延伸，變電所運維云平臺通過互聯網，電力運維人員通過手機可以隨時隨地了解商業中心配電系統的運行情況，做到無人值守或者少人值守，同時可以監測用能狀況、漏電、線纜異常發熱等，并可以通過APP下發派工任務，閉環消缺流程，及時排除隱患。

參考標準

DL/T 5430  《無人值班變電站遠方監控中心設計技術規程》

GB/T 2887  《計算機場地通用規范》

Q/GDW 231  《無人值守變電站及監控中心技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據采集技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據傳輸技術導則

配置方案

AcrelCloud-1000電力運維云平臺采用多功能電力傳感器、無線通信、邊緣計算網關及大數據分析技術，通過智能網關采集現場數據并存儲在本地，再定時向云平臺推送數據。平臺采集的數據包括變電所回路電氣參數和變壓器溫度、環境溫濕度、浸水、煙霧、視頻、門禁等信息，有異常發生10S內通過短信和APP發出告警信號。平臺通過手機APP下發運維任務到指定人員手機上，并通過GPS跟蹤運維執行過程進行閉環，提高運維效率，即時發現運行缺陷并做消缺處

系統結構

系統功能

軟件采用B/S架構，可通過電腦WEB端、平板或手機APP查看系統數據和報警信息。

●變電站狀態

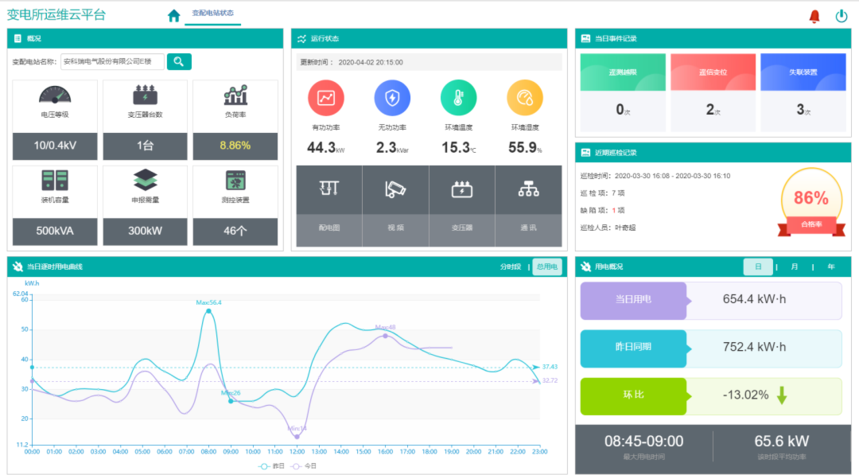

變電站狀態包括概況、運行狀態、當日事件記錄、當日逐時用電曲線、用電概況。

●平臺看板

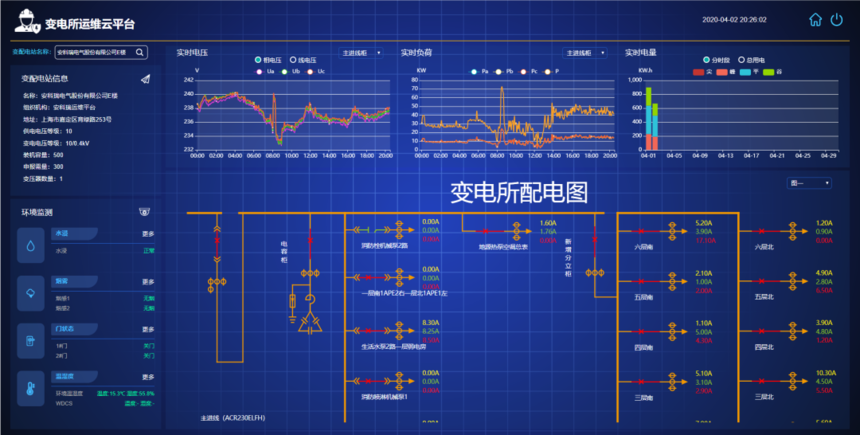

支持大屏展示用戶運維變電所概況、環境監測、實時電壓、實時負荷、實時電量、配電圖等。

●電力數據

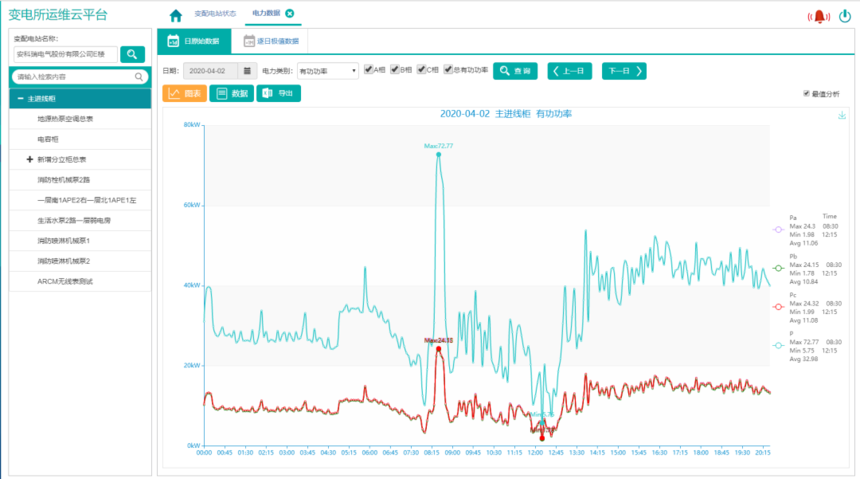

電力數據顯示選定變電所選定回路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、視在功率、電壓、電流不平衡度等參數，曲線顯示統計期內大、小、平均值，并支持導出圖表；方便用戶通過表格查詢數據。

●電能質量

展示選中變配電站的某一個回路的諧波數據，可通過選擇諧波類別和諧波數量選擇查看某一回路的諧波數據。

●用能報表

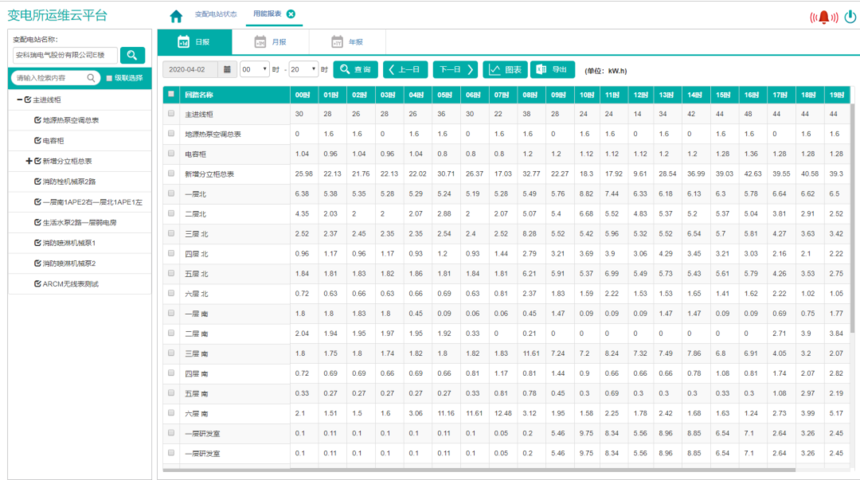

用能報表顯示各回路的用能數據，包括日報、月報、年報，日報顯示分時用能，月報顯示分日用能，年報顯示分月用能，報表可以導出。

●事件記錄

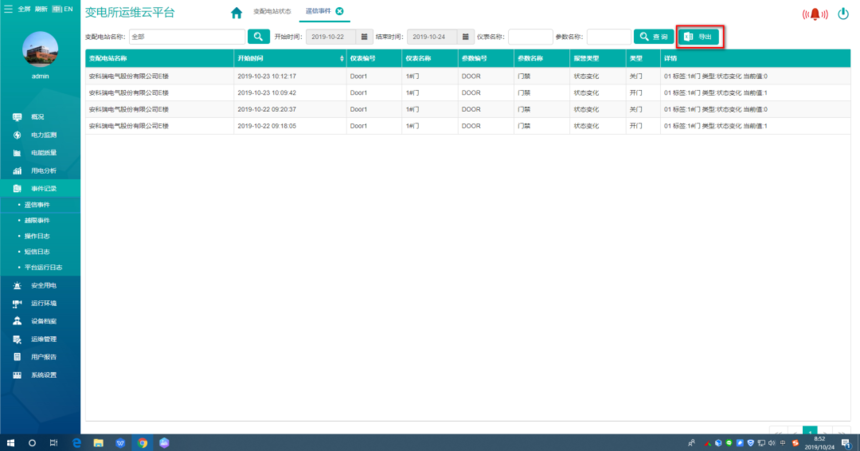

事件記錄方便運維人員查看分析設備如斷路器合分、門開門關、電流電壓越限告警、故障告警、短信志、平臺運行日志等記錄。

●安全用電

展示選中變配電站的漏電流和線纜溫度及報警狀況。

●運行環境

運行環境包括環境監測、視頻監控、環境溫濕度、儀表通訊狀態、網關通信狀態、視頻監控、視頻設備狀態等。

●設備管理

設備管理包括設別定義、設備檔案和設備報表，在設備檔案中對變電所設備進行維護處理。

●運維管理

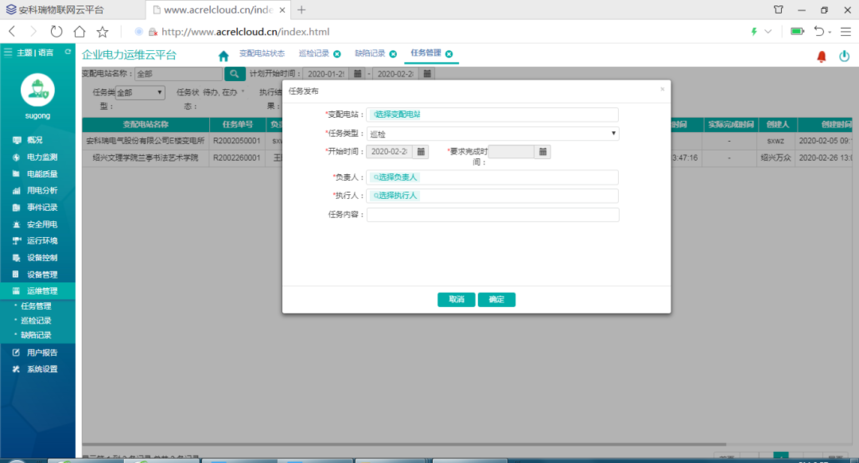

運維管理包括任務管理、巡檢記錄、缺陷記錄三部分，其中任務管理可以完成任務的創建、發布、任務完成情況查詢；巡檢記錄是巡檢任務的執行情況和執行明細，缺陷記錄是消缺任務創建、發布、完成狀態情況查詢。

●用戶報告

用戶報告頁面主要用于對選定的變配電站自動匯總一個月的運行數據，對變壓器負荷、配電回路用電量、功率因數、報警事件等進行統計分析，并列出在該周期內巡檢時發現的各類缺陷及處理情況。

●APP應用

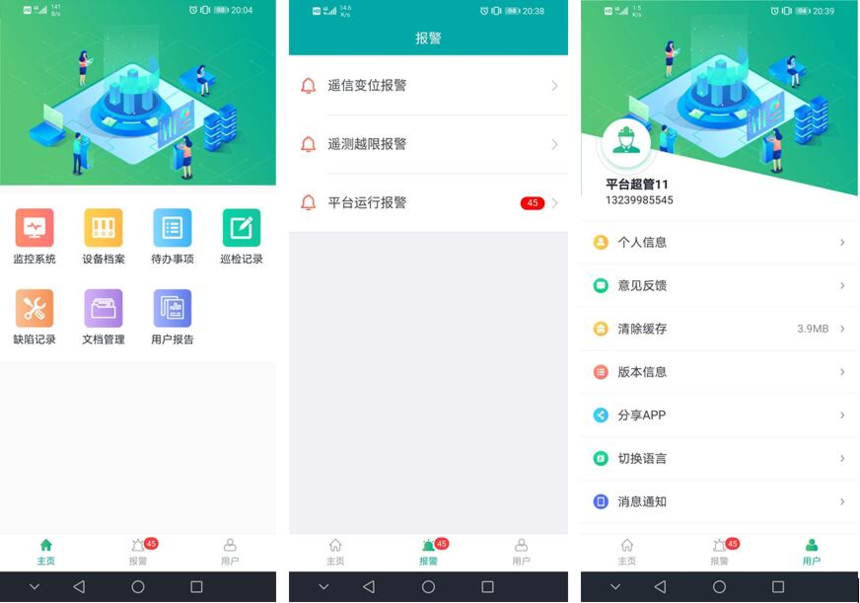

電力運維手機支持“監控系統”、“設備檔案”、“待辦事項”、“巡檢記錄”、“缺陷記錄”、“文檔管理”和“用戶報告”七大模塊，支持一次圖、需量、用電量、視頻、曲線、溫濕度、同比、環比、電能質量、各種事件報警查詢，設備檔案查詢、待辦事件處理、巡檢記錄查詢、用戶報告、文檔管理等。
