1

概述

配電室綜合監控系統包括智能監控系統屏、通訊管理機、UPS電源、視頻監控子系統（云臺球機、槍機）、環境監測子系統（溫度、濕度、水浸、煙感）、控制子系統（燈光、空調、除濕機、風機、水泵）、門禁監控子系統（讀卡器、開門按鈕、磁力鎖）、安防監控子系統（雙鑒檢測器）。

2

應用場所

適用于軌道交通，工業，建筑，學校，商業綜合體等35kV及以下用戶端供配電自動化系統工程設計、施工和運行維護。

3

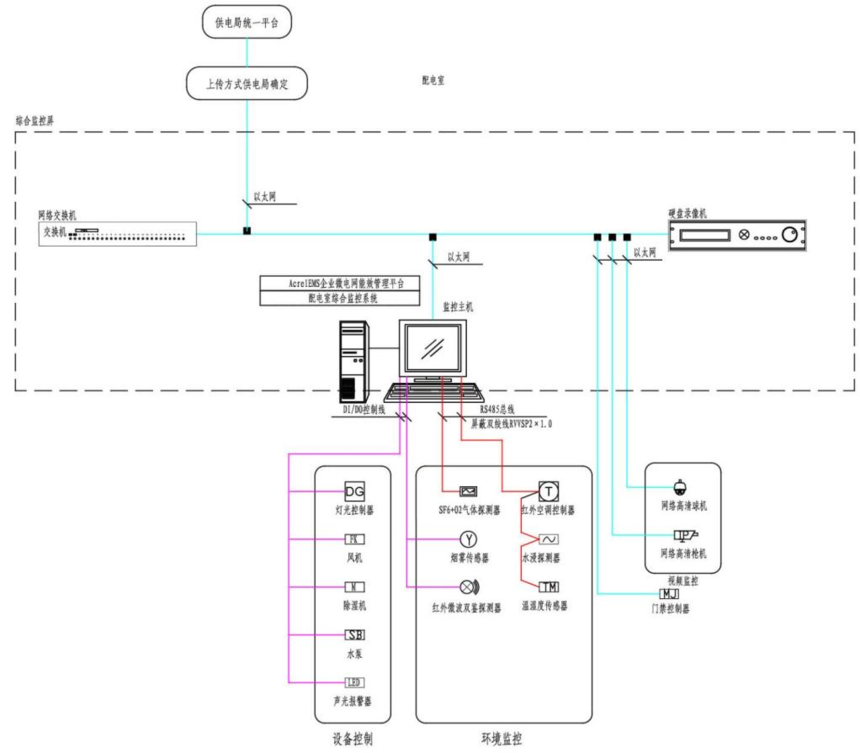

系統結構

4

系統功能

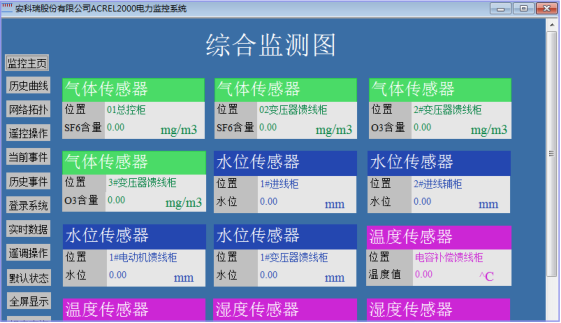

實時監測

能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，實時顯示有關故障、告警等信息。

數據查詢

在人機界面中，可以直接查看配電室中各個設備的運行數據。

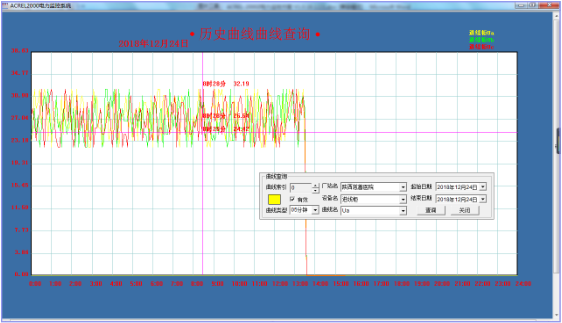

曲線查詢

可以直接查看各電參量曲線。

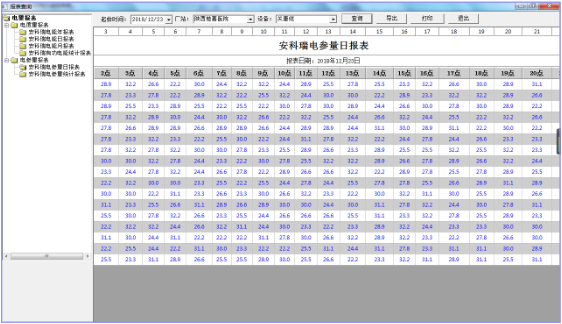

運行報表

查詢配電室內設備的運行數據報表。

實時告警

具有實時告警功能，系統能夠?qū)ε潆娛覝囟取�濕度、有害氣體、設備故障或通信故障等事件發出告警。

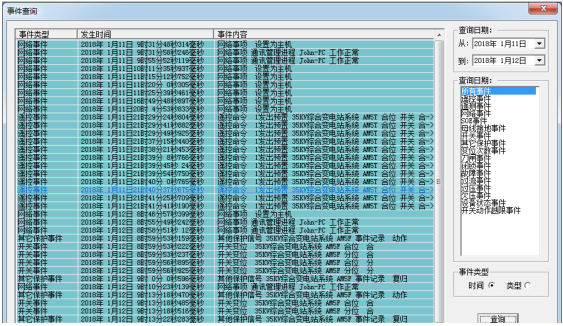

歷史事件查詢

能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

用戶權限管理

設置了用戶權限管理功能，可以定義不同級別用戶的登錄名、密碼及操作權限。

網絡拓?fù)鋱D

支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。

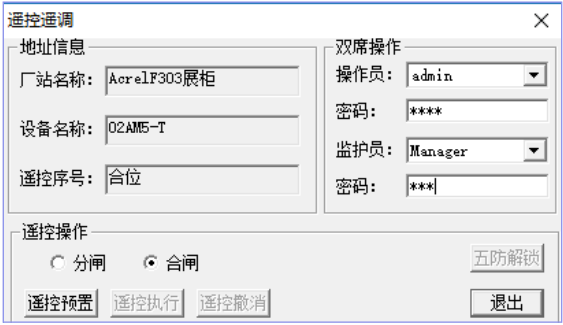

遙控功能

可以對整個配電系統范圍內的設備進行遠程遙控操作。
